Kako smanjiti buku visokog servo motora?

U polju industrijskog automatizacije, brze servo motore su ključne komponente, napajanje širokog spektra mašina i opreme. Međutim, buka koju generira ovi motori može biti značajno pitanje. Prekomjerna buka ne samo utječe na radno okruženje, već može ukazivati ​​i na potencijalne probleme sa operacijom motora. Kao dobavljač motora velike brzine, razumijemo važnost smanjenja buke motora, a u ovom blogu ćemo istražiti nekoliko efikasnih strategija za postizanje ovog cilja.

Razumijevanje izvora buke u servo motorima velike brzine

Prije nego što se izvršite u metode smanjenja buke, ključno je shvatiti odakle dolazi buka. Općenito, buka u servo motorima velike brzine mogu se svrstati u tri glavne kategorije: elektromagnetska buka, mehanička buka i aerodinamička buka.

Elektromagnetska buka

Elektromagnetska buka uzrokovana je interakcijom između magnetskih polja u motoru. Kada motor radi, promjena magnetskog polja induciraju sile na komponentama motora, kao što su stator i rotor. Te sile mogu prouzrokovati vibracije, koje zauzvrat stvaraju buku. Čimbenici koji doprinose elektromagnetskoj buci uključuju dizajn motora, kvalitet korištenih magnetnih materijala i algoritma upravljanja.

Mehanički šum

Mehanički šum je povezan sa fizičkim komponentama motora. Može biti uzrokovano faktorima kao što su habanje ležaja, neusklađivanje motornog vratila ili labavih dijelova. Na primjer, ako su ležajevi u motoru istrošeni, mogu proizvesti zveckanje ili brušenje buke. Slično tome, ako osovina motora nije pravilno usklađena, može prouzrokovati neujednačeni stres na komponentama, što dovodi do povećane buke.

Aerodinamički šum

Aerodinamički šum generira se kretanjem zraka oko motora. Dok se motor rotira velikom brzinom, stvara protoke zraka koji mogu proizvesti buku. Ova vrsta buke istaknuta je u motorima sa ventilatorima za hlađenje ili u aplikacijama u kojima je motor izložen visokim protokovima brzine.

Strategije za smanjenje buke u servo motorima velike brzine

Optimiziranje dizajna motora

• Dizajn magnetskog kruga: Dobro dizajniran magnetni krug može značajno smanjiti elektromagnetsku buku. Korištenjem visokog kvaliteta magnetskih materijala i optimizaciju oblika i rasporeda statora i rotora, možemo minimizirati magnetne sile koje uzrokuju vibracije. Na primjer, korištenje laminiranih jezgara može smanjiti gube i magnetsku histerezu EDDDY, što zauzvrat smanjuje elektromagnetsku buku.
• Balansiranje rotora: Neuravnoteženi rotor može prouzrokovati prekomjerne vibracije i mehaničku buku. Stoga je ključno uravnotežiti rotor tokom procesa proizvodnje. Precizna balansiranje osigurava nesmetano rotor, smanjujući stres na ležajevima i drugim komponentama.
• Dizajn kućišta: Kućište motora može reproducirati vitalnu ulogu u smanjenju buke. Dobro - dizajnirano kućište može djelovati kao zvučna barijera, sprječavajući da buka izbjegne. Na primjer, koristeći kućišta sa zvukom - apsorbirajući materijali mogu prigušiti buku. Neki od naših3000rpm servo motorModeli su opremljeni kućištama dizajniranim za smanjenje buke.

Poboljšanje kontrole motora

• Napredni algoritmi kontrole: Korištenje naprednih algoritma za kontrolu može pomoći u smanjenju elektromagnetske buke. Na primjer, vektorski kontrolni algoritmi mogu pružiti precizniju kontrolu motora i brzine motora, smanjujući fluktuacije u magnetskim poljima koja uzrokuju buku. Uz to, algoritmi koji mogu nadoknaditi varijacije i poremećaje opterećenja mogu poboljšati stabilnost motora i smanjiti buku.
• Modulacija širine pulsa (PWM) Optimizacija: Tehnika PWM-a obično se koristi za kontrolu brzine i momenta Servo motora. Optimiziranjem PWM frekvencijskog i radnog ciklusa možemo smanjiti harmonični sadržaj u struju motora, što zauzvrat smanjuje elektromagnetsku buku.

Izbor održavanja i komponenata

• Odabir i održavanje ležaja: Odabir visokog - kvalitetnog ležajeva od suštinskog je značaja za smanjenje mehaničke buke. Ležajevi sa niskim ocjenama buke i dobrim svojstvima za podmazivanje mogu značajno smanjiti buku koju generira motor. Redovno održavanje, poput podmazivanja i inspekcije, može produžiti i život ležajeva i spriječiti pretjeranu buku.
• Poravnanje osovine: Pravilno poravnavanje osovine je presudno za smanjenje mehaničke buke. Misaligned osovine mogu uzrokovati neujednačene habanje na ležajevima i drugim komponentama, što dovodi do povećane buke. Tijekom instalacije i održavanja važno je osigurati da je osovina motora pravilno usklađena sa opterećenjem.
• Dizajn sistema hlađenja: Sistem hlađenja motora takođe može doprinijeti buci. Koristeći tihi ventilatori i optimiziranje staze protoka zraka možemo smanjiti aerodinamičnu buku. Na primjer, neki od našihSpecijalni za CNC tokarni stroj Servo motorModeli su dizajnirani sa niskim ljubiteljima hlađenja buke.

Studije slučaja

Pogledajmo neke stvarne - svetske primjere kako su primijenjene ove strategije smanjenja buke.

U proizvodnom pogonu koristi se brzi servo motor za pokretanje preciznog alata za obradu. Motor je generirao prekomjerne buke, što nije samo utjecao na radno okruženje, već je uzrokovao probleme sa preciznošću obrade. Nakon temeljne analize utvrđeno je da je elektromagnetska buka glavni krivac. Optimiziranjem dizajna magnetskog kruga motora i korištenjem napredne kontrolnog algoritma, elektromagnetska buka značajno je smanjena. Uz to, ležajevi su zamijenjeni visokoj kvaliteti, a osovina je pukla, dodatno smanjuje mehaničku buku. Kao rezultat toga, ukupni nivo buke motora smanjen je za više od 30%, a preciznost obrade je poboljšana.

U drugom slučaju, u ventilacijskom sistemu korišten je brzi servo motor sa ventilacijom za hlađenje. Aerodinamički šum koji generira ventilator bio je veliko pitanje. Redizajniranjem ventilatoznih lopatica ima aerodinamički oblik i podešavanje brzine ventilatora, aerodinamična buka smanjena je za približno 20%.

Zaključak

Smanjenje buke servo motora velike brzine je složen, ali ostvarljiv cilj. Razumijevanjem izvora buke i implementacije kombinacije strategija, poput optimizacije motornog dizajna, poboljšanje algoritma upravljanja i obavljanje redovnog održavanja, možemo značajno smanjiti nivo buke motora.

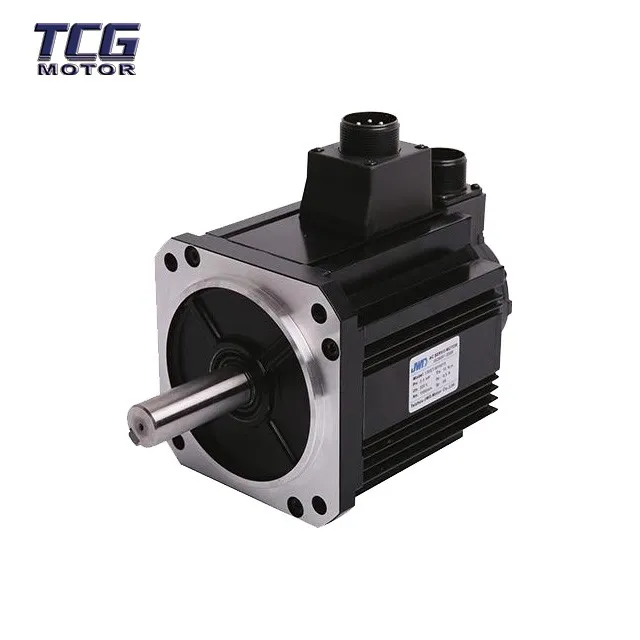

Kao dobavljač motora velike brzine, posvećeni smo pružanju naših kupaca visokim - kvalitetnim, niskim motorima buke. Naš7,5kW 380V AC servo motorSerija je dizajnirana sa najnovijim tehnologijama smanjenja buke kako bi se zadovoljile najzahtjevnije primjene.

Ako se suočite sa problemima buke sa svojim servo motorima velike brzine ili su zainteresirani za kupovinu niskih servo motora, ohrabrujemo vas da nas kontaktirate za detaljnu konsultaciju. Naš tim stručnjaka spreman je da vam pomogne da pronađete najbolja rješenja za svoje specifične potrebe.

Reference

• "Električna motorna buka i vibracije: identifikacija i dijagnoza" Craig A. Smith
• "Servo Motors i teorija industrijske kontrole" Janusz K. Mazurkiewicz
• Tehnički izvještaji vodećih proizvođača motora na tehnikama smanjenja buke.
